注塑加工中，ABS塑料，具有較大的機械強度和良好的綜合性能, 在電子工業、機械工業、交通運輸、建筑材料、玩具制造等工業中占有重要的位置, 特別是稍微大型的箱體結構以及受力元件, 需要電鍍的裝飾件更是離不開這種塑料。

    ABS塑料的溫度與熔融粘度的關系有別于其他無定型塑料。在熔化過程溫度升高時, 其熔融實際上降低很小, 但一旦達到塑化溫度(適宜加工的溫度范圍, 如220～250℃) , 如果繼續盲目升溫, 必將導致耐熱性不太高的ABS的熱降解反而使熔融粘度增大, 注塑模具成型更困難, 制件的機械性能也下降了。

      所以,ABS的注射溫度雖然比聚苯乙烯等塑料的更要高, 但不能像后者那樣有較寬松的升溫范圍。某些溫控不良的注塑機, 當生產ABS制件到一定數量時, 往往或多或少地在制件上發現嵌有黃色或褐色的焦化粒, 而且很難利用加新料對空注射等辦法將其清除排出。

      究其原因, 是ABS塑料含有丁二烯成分, 當某塑料顆粒在較高的溫度下牢牢地粘附在螺槽中一些不易沖刷的表面上, 受到長時間的高溫作用時, 造成降解和碳化。既然偏高溫操作對ABS可能帶來問題, 故有必要對料筒各段爐溫進行限制。當然, 不同類型和構成的ABS的適用爐溫也不同。如柱塞式機, 爐溫維持在180～230℃; 螺桿機, 爐溫維持在160～220℃。

      特別值得提出的是, 由于ABS的加工溫度較高, 對各種工藝因素的變化是敏感的。所以料筒前端和噴嘴部分的溫度控制十分重要。實踐證明, 這兩部分的任何微小變化都將在制件上反映出來。溫度變化越大, 將會帶來熔接縫、光澤不佳、飛邊、粘模、變色等缺陷。

塑料模具的設計要素有哪些？

模具設計和制造與塑料注塑加工有密切關系。塑料加工的成敗，很大程度上取決于模具設計效果和模具制造質量，而塑料模具設計又以正確的塑料制品設計為基礎。塑料模具設計要考慮的結構要素有:1.分型面，即模具閉合時凹模與凸模相互配合的接觸表面。它的位置和形式的選定，受制品形狀及外觀、壁厚、成型方

注塑產品出現尺寸差異的缺陷及解決方案

塑料制品廠在注塑產品出現尺寸差異的缺陷及解決方案分析，注塑塑料件缺陷的特征注塑過程中重量尺寸的變化超過了塑料模具、注塑機、塑料組合的生產能力。可能出現問題的原因缺陷：輸入射料缸內的塑料不均。射料缸溫度或波動的范圍太大。注塑機容量太小。注塑壓力不穩定。.螺桿復位不穩定。運

塑料注塑加工時產生的流紋怎么解決好？

注塑加工時料流痕是塑膠件在模腔內受注射壓力和料流速度的影響在表面產生看得見的料流痕跡。造成注塑產品產生料流痕的具體原因銘洋宇通注塑模具廠分析如下：1、模溫和料溫過低2、注射速度和壓力過小3、流道和澆口尺寸過小解決方法：1、注塑時增大模溫和料溫2、增加注射壓力和保壓壓力，延長保壓時間。

塑料制品模具定做要注意哪3個方面

塑料制品模具一般需要在150°C-200°C下進行工作，除了受到一定壓力作用外，還要承受溫度影響，根據其成型條件，模具一般需要具備以下性能：1、具有較好的熱穩定性。塑料模具成型加工經熱處理后因線膨脹系數小，熱處理變形小，溫度差異引起的尺寸變化率小，金相組織和模具尺寸穩定，可減少或不再進行加工，即可保證模具尺寸

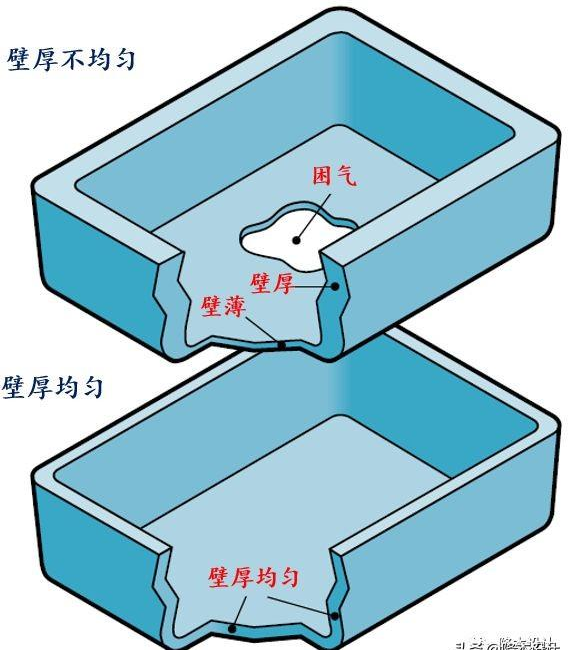

不均勻壁厚導致其它外觀缺陷例如困氣分析

壁厚均勻是塑膠件設計的一個非常基本的原則。據我觀察，大多數的工程師都知道這個原則，但是很多都認為這個不重要、選擇任性設計而不遵守。 當注塑產品第一次試摸發現各種質量問題，例如縮水、變形翹曲、內應力和困氣等時，首先想到的是通過調整注塑工藝參數來解決，當多次調整問題
